三一智能水表流量计刷新项目技术总结
一、媒介：
三一沉工（以下简称甲方）长沙产业园区内出产生涯用水计量使用的是机械式水表，由于园区内区域广，水表散布分散，且有多处水表装置在井下，给抄表、计量和数据工作带来诸多不便。为了全方位扭转水、电、气等系统抄表、计费、守护和治理的模式，使其越发科学化、规范化，提升工作效能，甲方决定从2020年5月起对园区水表进行智能化刷新。
在前期的调研过程中，我司屡次共同甲方走访现场，从流量计选型、装置规划、技术措施等多方面提供了可行性建议，最终甲方选择了我司作为施工单元。
二、刷新概述：
本次刷新甲方选择是电磁式流量计（也称智能水表），数据传送方式为：流量计通过数据线把流量传送给采集箱，采集箱内无线？榉⑺褪莸郊邢涞耐，网关再把数据传送至服务器，服务器再把数据共享至甲方的电脑终端系统。（图1为智能水表网络拓扑图）
刷新后，甲方能够通过终端系统在办公室就能够随时查看各个水表的瞬时流量、累计流量等参数。实现水表智能化治理，对数据进行深度整合，并通过职能？榇χ煤，得到数据报表、能耗分析、预测、KPI蹬着化用户能效的战术。大大节俭了各治理部门的整体运行成本。
图1 智能表网络拓扑图
知识拓展1：各类流量计特点及选型
名称 |
丈量领域 |
精度 |
合用场所 |
相对价值 |
特点 |
玻璃管转子流量计 |
16～1000000L/h（气） 1.0～40000L/h（液） |
2.5 |
空气、氮气、水及与水类似的其他安全流体幼流量丈量 |
较便宜 |
1、 结构单一、维建方便 2、 精度低 3、 不合用于有毒性介质及不通明介质 |
涡轮 流量计 |
0.045～2800m3/h |
2 |
合用于黏度较幼的干净流在宽领域的高精度丈量 |
较贵 |
1、 精度较高，适于计量 2、 耐温耐压领域较广 3、 变送器体积幼，守护容易 4、 轴承易磨损，陆续使用周期短 |
电磁流量计 |
2～5000m3/h |
1 |
合用于电导率＞10-4s/cm的导电液体的流量丈量 |
贵 |
1、 只能丈量导电液体 2、 丈量时不受介质黏度、密度、温度蹬装响 3、 险些没有压损 4、 不适合丈量电磁性物质 |
椭圆齿轮流量计 |
0.05～120m3/h |
0.2- 0.5 |
合用于高黏度介质流量的丈量 |
较贵 |
1、 精度高 2、 计量不变 3、 不合用于含有固体颗粒的液体 |
差压式流量计 |
60～2500mmH2O |
1 |
非强侵蚀的单向流体流量丈量，允许肯定的压力损失 |
较便宜 |
1、 使用宽泛 2、 结构单一 3、 对尺度节流装置不用个别标定即可使用 |
均快管流量计 |
|
|
大口径大流量的各类液体流量丈量 |
较便宜 |
1、 结构单一 2、 装置、拆卸、维建方便 3、 压损幼、能耗少 4、 输出差压较低 |

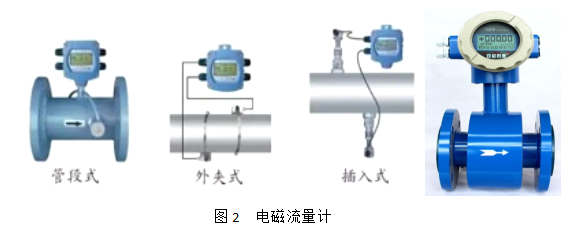

知识拓展2：电磁流量计
电磁流量计是一种丈量导电性流体的仪表，它是一种无阻流元件。阻力损失极幼，流场损失幼，精确度高，装置时直管段要求低，丈量时不受介质黏度、密度、温度蹬装响，能够丈量含有固体颗；蛳宋牧魈濉⑶质葱曰蚍乔质葱砸禾。从装置方式来分，有管段式、表夹式、插入式三种，本项目选取的是管段式。电磁流量计两个最关键的装置重点：1流量计处的管路要保障液体满管，不能集气。2由于电磁式流量计的感应信号很弱，易受杂讯影响，因而，传感器、转换器的基准电位必须与被测液体一样，共同接地。

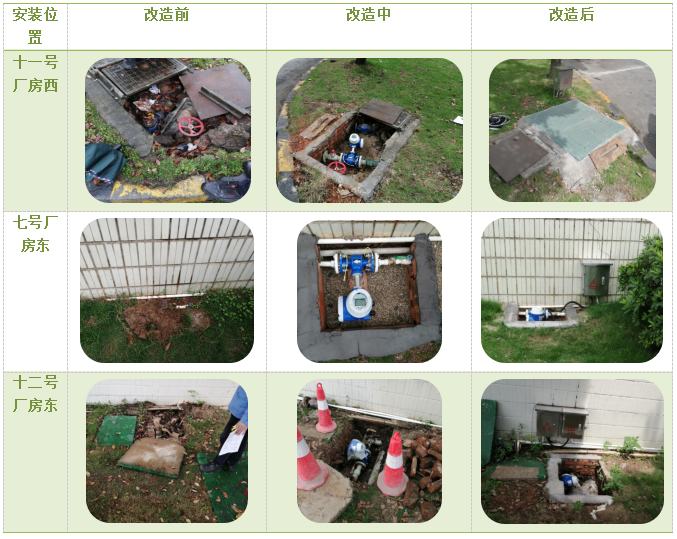

下面列举几例刷新前后的现场图片对比：
三、施工技术总结
固然项目部在装置前做了精心筹备，对施工人员进行了具体的技术交底，但由于本工程属于刷新项目，现场依然存在较多难题和不确定性成分，施工人员凭借杰出技术、攻坚克难，现场问题得到逐一化解。现把几个重要问题总结如下：
1、现场情况复杂，表的装置地位有在表井里的（并且多处井下作业空间狭。，有被泥土覆盖的，有被水浸泡的等等不一而足。

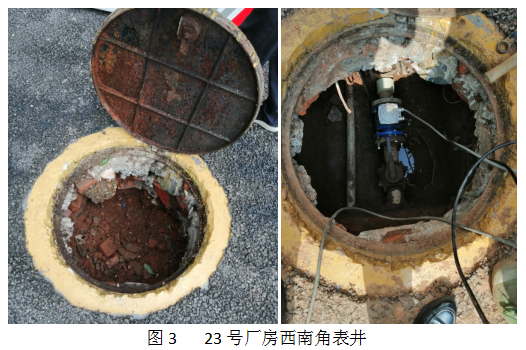

1例如23号厂房西南角的表井，打开井盖全数是泥土，表都看不到，井的尺寸也不大，仅能容下一幼我，机具无法在里面施工。施工人员硬是凭着双手向下挖出1米多深，清出井里的砖块和淤泥。成功更换了智能水表。

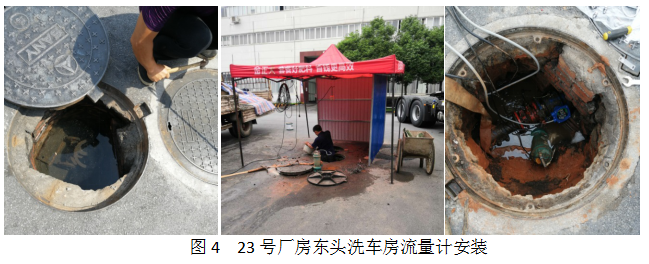

223号厂房东头洗车房，此处为三一沉卡洗车必经之地，地处低洼，洗车房的水汇流至此，使表井内持久积水，且水表并不在该井中，施工人员凭据管路走向，成功确定了原表地位，并在原井旁边沉新扩井，作业时利用水泵进行降水，克服多种难题在一天内成功装置了新的流量计并砌筑了新井，工作质量和快杜仔口皆碑。三一沉卡机车每天频仍的压过表井毫无问题。
以上只是典型的两处装置情况，类似这种情况不再逐一赘述。

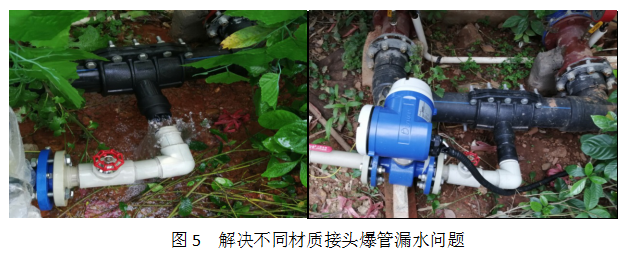

2、管类不一，现场水表装置的管路材质有多种，有铸铁管、钢管、PPR、PVC、PE等，管径从DN25-DN150不等。由于各类管路的施工工艺不一样，对现场技术人员技术水平提出了肯定考验。其中值得一提的是甲方原有一处管路从PE管开了一个三通，在三通管直接熔接了PPR管，因两种分歧材质膨胀系数不一样，功夫一久就爆开了。我司施工技术人员经验丰硕，使用PE和PPR转换接头，急剧成功的解决了问题，解除了隐患。
知识拓展3：PE转PPR接头
PE转PPR接头有如下图所示两种大局，一种中央为铜衔接，一种是直接熔合。两种均为工厂制品，从耐用性来讲，第一种更胜一筹。一个幼幼的配件在特殊场所能援手我们解决燃眉之急，有必要的伴侣能够记住它哦！
3、带水压作业，多所周知，PPR热熔衔接要求衔接处干燥，有水无法熔接。但该项目几处水表前原有阀门锈蚀败坏，无法关严，因甲方出产原因，又不能关关总阀，凭据现场前提只能带水施工。这种情况也难不倒我司施工人员，作业人员先在装置地位前相宜处锯断PPR管，利用木塞堵住管口，再熔接一个PPR内丝接口，而后从内丝接口处取出木塞，再在内丝接口接上一个球阀，关关球阀即能够进行后续流量计相应管段的熔接和装置工作。这就是迎接惠临888集团工人，用幼智慧解决大问题。
4、数据调试工作，调试内容蕴含：1智能水表参数的设置，智能水表与无线？橹渫ㄑ兜牡魇，3无线？榈牟问柚靡约安杉溆爰邢渫ㄑ缎藕诺魇，4网关的参数设置及工程信息的调试。调试工作有些出乎我们意料之表，由于网关及无线？樯璞肝本┏霾，其时北京正处疫情高风险期间，在京人员无法离京，所以调试的技术领导工作通过电话沟通，设备的调试流程复杂，加上无线？樾藕挪槐湫圆缓，我司弱电工程师只能靠自己摸索一点一点调试，连啃多块“硬骨头”，最终凭着过硬的技术全数调试通过，所有智能水表全数与服务器成功通讯上。
以上只是施工过程点滴纪录，工人们踏实肯干、辛勤智慧，有人出经营策、有人挥洒汗水，一个个问题迎刃而解，一个个项目顺利竣工，这就是工作赐与迎接惠临888集团价值体现。而我们只是公司多多施工人员中的平庸一员！
